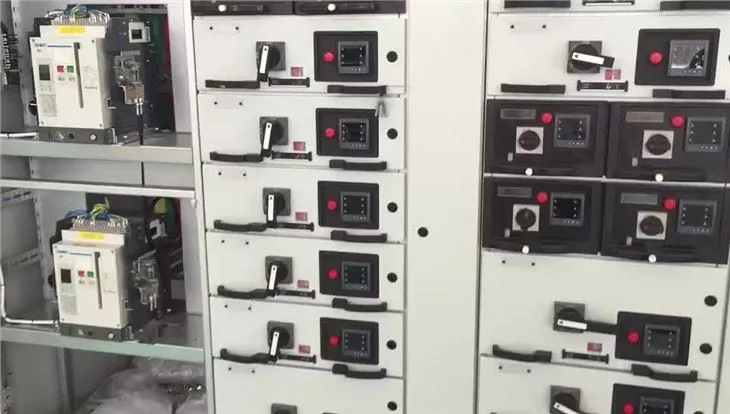

GCK 300V električna nadzorna plošča

Struktura omare
Njegova osnovna struktura je sklop profilov tipa C, ki so izdelani iz plošče, ukrivljene z modulom E=25
namestitveno luknjo. Celotno ohišje in notranji predelki so prečiščeni s pocinkano prevleko. The
vratne plošče in stranske plošče so elektrostatično razpršene. Osnovna struktura omare je kot na sliki. 1 in osnovna
velikost kot slika.2 (tabeli 1 in 2)

Vrsta omare
1. Stikalna naprava Power Distribution Center (PC): lahko sprejme odklopnike serije Emax,MT,3WN,AH,ME.
2. Stikalna naprava za nadzor motorja (MCC): je sklop velikega in majhnega predala, vsakega glavnega vezja
stikalo je visokoodklopno stikalo z oblikovanim ohišjem ali rotacijsko stikalo za prekinitev bremena z varovalko. Moč
omarica za avtomatsko kompenzacijo faktorja je z ročno ali avtomatsko in daljinsko kompenzacijo faktorja moči
napravo.

1. Glavni okvir uporablja odprto jeklo tipa 8MF, dve strani jekla sta luknji za pritrditev modula 20 mm in 100 mm ter premera 9,2 mm, notranja namestitev je prilagodljiva in priročna.

2. Sklop glavnega okvirja je zasnovan v dveh vrstah, v celoti sestavljeni strukturi in delni (stranski okvir in nosilec) varilni strukturi, za izbiro uporabnika

3. Vsaka funkcionalna komora naprave je ločena druga od druge, predelek pa je razdeljen na komoro funkcionalne enote, komoro vodila in komoro kabla

4. Glavna vodoravna zbiralka sprejme vodoravno razporeditev hrbtne strani omare za izboljšanje zmožnosti protielektrične moči avtobusa, je osnovna mera glavnega tokokroga naprave z visoko zmožnostjo moči kratkega stika

5. Zasnova predala za kabel je zelo priročna za premikanje gor in dol

6. Splošna serija dimenzij kabine naprave (glejte spodnjo tabelo)
