Funkcije omarice za kompenzacijo kapacitivnosti GGD

1. Katere so komponente v kondenzatorski kompenzacijski omarici?

Na splošno je omarica za kompenzacijo nizkonapetostnega kondenzatorja sestavljena iz ohišja, zbiralke, varovalke, skupine varovalk izolacijskega stikala, kondenzatorskega kontaktorja, odvodnika strele, kondenzatorja, reaktorja, primarnih in sekundarnih žic, priključne letve, naprave za samodejno krmiljenje faktorja moči , instrument na plošči itd.

2. Funkcije različnih komponent kondenzatorske kompenzacijske omare

Stikalo za taljenje nožev

Skupina stikalnih varovalk združuje stikalo za obremenitev in varovalke za zaščito pred kratkim stikom s kompaktno strukturo in varno uporabo. Uporablja se predvsem kot vklopno stikalo in stikalo v sili v distribucijskih in motornih tokokrogih z visokim kratkostičnim tokom, kot tudi za zaščito kablov pred kratkim stikom. Zaradi vrtljivega delovanja ročaja stikala je še posebej primeren za vgradnjo in uporabo v predalnih stikalnih napravah. Ta serija stikal ima popolnoma zaprto strukturo, sestavljeno iz treh delov: kontaktnega sistema, pogonskega mehanizma in ročaja. Kontaktni sistem, sestavljen iz dinamičnih in statičnih kontaktov ter naprav za gašenje obloka, je sestavljen v zaprti lupini iz nove inženirske plastike, odporne na oblok, ki zagotavlja ničelni preboj; Njegovo delovanje je stabilno, zanesljivo in ne zahteva uporabniškega vzdrževanja ali zamenjave delov med življenjsko dobo. Opremljeno ohišje kontaktne varovalke z visoko prekinitveno zmogljivostjo je zaporedno povezano med kontakti. Ko je stikalo v izklopljenem položaju, njegovi izpostavljeni prevodni deli niso pod napetostjo, kar zagotavlja varnost popravila in zamenjave ohišja varovalke (odpiranje stikala vrat omare je v izklopljenem stanju). Stikalo ima vzmetni pogonski mehanizem za shranjevanje energije, način delovanja ročaja pa je rotacijski. Odpiranje in zapiranje stikala se zaključi s silo vzmeti, ki je neodvisna od delovne sile, kar zagotavlja zanesljivost in stabilnost njegovega delovanja.

Nizkonapetostni odvodnik strele

Nizkonapetostni odvodnik strele iz cinkovega oksida je izdelek, ki se uporablja za zaščito izolacije električne opreme v napajalnih sistemih izmeničnega toka pred poškodbami zaradi atmosferske in delovne prenapetosti. Primeren je za razdelilne omarice, s frekvenco napajanja 50Hz ali 60Hz. Pri nameščanju najprej pritrdite odvodnik strele na nosilec ali prečno roko, tako da je spodnja ozemljitvena sponka neposredno ozemljena, nato pa pritrdite zgornji kabel na priključek za ožičenje. Odvodnik strele iz cinkovega oksida, znan tudi kot odvodnik strele iz silikonske gume, cinkovega oksida, je znan tudi kot odvodnik strele iz organskega kovinskega oksida.

Cinkov odvodnik strele, znan tudi kot odvodnik strele iz organskega kovinskega oksida, nov odklopnik

Majhni odklopniki so primerni predvsem za tokokroge z AC 50/60Hz, nazivno delovno napetostjo 240V/415V in manj ter nazivnim tokom do 60A. Uporabljajo se predvsem za nadzor, zaščito pred preobremenitvijo in kratkim stikom električnih tokokrogov in opreme v sodobnih stavbah, kot tudi za redko delovanje in izolacijo tokokrogov.

BSMJ-0.4-10-3 kondenzator

Samozdravilni nizkonapetostni vzporedni kondenzator "BSMJ" kot material uporablja napredno metalizirano folijo, uvaja napredno tujo tehnologijo in opremo ter je izdelan strogo v skladu z nacionalnimi standardi in standardi IEC; Uporablja se predvsem za izboljšanje faktorja moči, zmanjšanje izgub v liniji in izboljšanje kakovosti napetosti v nizkonapetostnih električnih omrežjih, je nov izdelek za varčevanje z energijo, ki ga priporoča država. Majhna velikost in majhna teža: Zaradi uporabe metaliziranega polipropilenskega filmskega materiala kot medija sta prostornina in teža le 1/4 in 1/5 starih izdelkov.

AC kontaktorski kontakt

Preklopni kondenzatorski kontaktorji se večinoma uporabljajo v napajalnih vodih z izmeničnim tokom 50 Hz ali 60 Hz in nazivno delovno napetostjo do 380 V, za uporabo opreme za kompenzacijo nizkonapetostne jalove moči za vnos ali odstranjevanje nizkonapetostnih vzporednih kondenzatorjev. Kontaktor je opremljen z napravo za dušenje prenapetosti, ki lahko učinkovito zmanjša vpliv prenapetosti pri zapiranju na kondenzator in zavira prenapetost med odpiranjem in zapiranjem.

Termični rele

Termični preobremenitveni rele iz bimetalne pločevine (v nadaljevanju termični rele) je primeren za zaščito AC motorjev pred preobremenitvijo in izpadom faze v tokokrogih z AC 50Hz, nazivno delovno napetostjo glavnega tokokroga do 380V in nazivno delovno tok 0.25-160A. Termični rele ima funkcije, kot so nastavljiv nastavitveni tok, temperaturna kompenzacija, zaščita pred izpadom faze, samodejna ponastavitev in ročna ponastavitev, preverjanje fleksibilnosti delovanja linije in ročni odklop 9 normalno zaprtih kontaktov (normalno odprti kontakti niso zaprti).

GGD

1. Nizkonapetostna razdelilna omarica tipa GGD LV je primerna za trifazni AC 50 HZ, največjo napetost 380 V, nazivni tok do 3150 A. Sistem za distribucijo električne energije se pogosto uporablja v elektrarnah, transformatorskih postajah, industrijskih in rudarskih podjetjih itd., porabnik energije in uporaba za napajanje , osvetljevalna in distribucijska oprema za pretvorbo, distribucijo in nadzor električne energije

2. Stopnja zaščite je IP30. IP20-IP40 je lahko neobvezen v skladu z zahtevami servisnih pogojev.

Dober videz. enostavna montaža in demontaža

Okoljski pogoji namestitve

1. Temperatura okoljskega zraka: -5 stopinj ~ plus 40 stopinj in povprečna temperatura ne bi smela

preseže plus 35 stopinj v 24 urah

2. Nadmorska višina v zaprtih prostorih: Največja nadmorska višina namestitve: 2000 m

3. Relativna vlažnost ne sme preseči 50 odstotkov pri najvišji temperaturi plus 40 stopinj. Pri nižji temperaturi je dovoljena višja relativna vlažnost. npr. 90 odstotkov pri plus 20 stopinjah. Toda glede na temperaturne spremembe je možno, da bo občasno nastala zmerna rosa.

4. Brez požara, nevarnosti eksplozije, resnega onesnaženja, kemične korozije in močnih vibracij

5. Gradient namestitve ne presega 5 stopinj

6. Oprema mora biti nameščena na mestu, kjer ni močnih vibracij in udarcev, in kjer električni sestavni deli niso korodirani.

Vse posebne zahteve se posvetujte s proizvajalcem

Vrsta	Nazivna napetost	Nazivni tok (A)	Nazivni prekinitveni tok kratkega stika (KA)	Nazivni kratkotrajni tok (1s) KA	Nazivni temenski odporni tok (1s)KA
GGD1	380 V	A.1000	15	15	15
		B.600(630)
		C.400
GGD2	380V	A.1500 (1600)	30	30	63
		B.1000
		C.600
GGD3	380V	A.3150	50	50	105
		B.2500
		C.2000

FOTOGRAFIJA IZDELKA

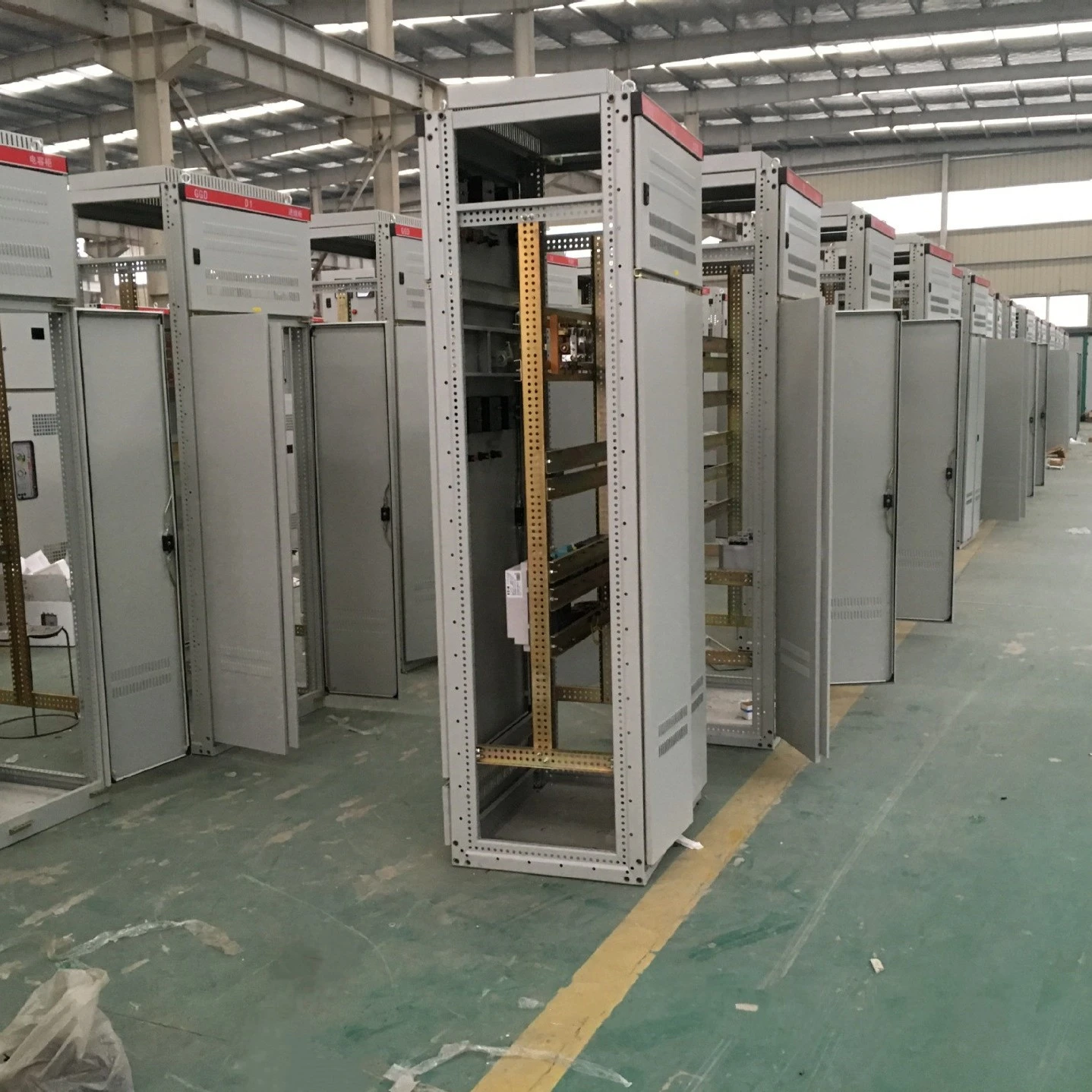

TOVARNIŠKA DELAVNICA

pogosta vprašanja

V5: Ali je OEM/ODM na voljo?

A: Da, je! Naše izdelke je mogoče prilagoditi. Imamo oblikovalske in inženirske ekipe, izdelke lahko prilagodimo glede na risbo ali zahteve strank.

V6: Ste proizvajalec ali trgovsko podjetje?
O: Smo tovarna, kot 100-odstotni profesionalni proizvajalec z 20-letnimi izkušnjami proizvajalca lahko izdelujemo izdelke v skladu z zahtevami strank in lahko tudi 100-odstotno nadzorujemo kakovost izdelkov.

V7: Ali se je o ceni mogoče pogajati?

O: Da, cena je po dogovoru. Lahko se spremeni glede na vašo količino ali paket

V8: Kaj pa pregled?

O: Imamo celoten inšpekcijski sistem od surovin do končnih izdelkov, vključno s preskusom dviga temperature, preskusom vrste prevodnika s škropljenjem soli, preskusom mehanske življenjske dobe.

V9: Kakšni so plačilni pogoji?

O: TT, Paypal, Western Union, trgovinsko zagotovilo Alibaba in L/C so sprejemljivi. 30 odstotkov T/T vnaprej, 70 odstotkov stanja pred odpremo.

V10: Kakšno storitev ponuja podjetje?

O: Imamo strokovno inženirsko ekipo, ki lahko oblikuje in razvije kalup, da doseže drugačne zahteve kupcev.

Imamo tudi prodajno ekipo, ki nudi dobre storitve od predprodaje do poprodaje.

Ta izdelek je običajno prilagojen.
Smo proizvajalec in imamo strokovni tehnični oddelek, ki lahko oblikuje in zagotovi rešitve glede na potrebe strank.
Obrnite se na naše prodajno osebje, da dobite načrte

Tukaj so primeri naših strank za vašo referenco

Nepalske stranke

Podatkovni list
1.1 710-512-01-Glavna transformatorska postaja MVS1
Dohodna stikalna naprava A01 B01 2
Brez komponent Specifikacija Enota Kol. Proizvajalec
1 VCB
HVX12-50-31-F 275 mm
Nadmorska višina Manjša ali enaka 2000 m
Odpiralna napetost DC220V
Zapiralna napetost DC220V
Napetost shranjevanja energije DC220V
Komplet 1 Kitajska
2 VT JDZ-10 10KV/√3/0.1KV/√3 Komplet 3 Kitajska
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Komplet 3 Kitajska
4 Visokonapetostna varovalka XRNP1-12 0.5A Pc 3 Kitajska
5 Odvodnik strele HY5WZ-17/50 Set 3 Kitajska
6 Inteligentna nadzorna plošča WY-9008A Pc 1 Kitajska
7 Indikator kratkega stika in ozemljitvene napake EKL-4-1 Pc 1 Kitajska
8 Večnamenski električni instrument PD666-3S3 380V 5A Pc 1 Kitajska
9 Primarni eliminator harmonikov LXQ-12KV Pc 1 Fengyuan
10 Napolnjen zaslon DXN-12Q Pc 1 Kitajska
11 Regulator temperature in vlažnosti WY-CS-III Pc 1 Kitajska
12 Vezni kos JY-2 Pc 3 Kitajska
13 Razvodna omarica PJ1 Pc 1 Kitajska
14 Merilni nosilec Univerzalni tip Pc 1 Kitajska
15 Signalna lučka ND16-22D/4 AC380V rdeča Pc 1 CHNT
16 Signalna lučka ND16-22D/4 AC380V zelena Pc 1 CHNT
17 Signalna lučka ND16-
