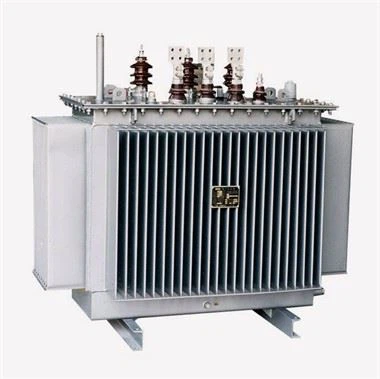

Oljni razdelilni transformator 20/0,4KV močnostni toroidni MONTAŽNI TRANSFORMATOR

oljni distribucijski transformator 20/0,4KV močnostni toroidni MONTAŽNI TRANSFORMATOR

Transformatorji za distribucijo olja so ena od pomembnih naprav v napajalnih in distribucijskih sistemih industrijskih in rudarskih podjetij ter civilnih zgradb. Omrežno napetost 10 (6) kV ali 35 kV znižajo na napetost vodila 230/400 V, ki jo uporabljajo uporabniki. Ta izdelek je primeren za AC 50 (60) Hz, trifazna največja nazivna zmogljivost 2500 kVA (enofazna največja nazivna zmogljivost 833 kVA, enofazni transformator na splošno ni priporočljiv) in se lahko uporablja v zaprtih prostorih (na prostem). Ko je zmogljivost 315 kVA ali manj, se lahko namesti na drog. Temperatura okolja ni višja od 40 stopinj, ni nižja od -25 stopinj, najvišja dnevna povprečna temperatura je 30 stopinj, najvišja letna povprečna temperatura je 20 stopinj, relativna vlažnost pa ne več kot 90 odstotkov (okolja temperatura je 25 stopinj), nadmorska višina ne sme presegati 1000 m. Če ni v skladu z zgornjimi pogoji uporabe, je treba ustrezno prilagoditi kvoto v skladu z ustreznimi določbami GB6450-86.

zgodovino razvoja

Transformatorsko olje je tekočina na osnovi nafte, ki se lahko vname in ima okoljske pomanjkljivosti. Vendar pa zaradi odličnih zmogljivosti in nizke cene transformatorskega olja velika večina močnostnih transformatorjev še vedno uporablja transformatorsko olje kot izolacijo in hladilni medij.

Konec 19. stoletja so transformatorji začeli uporabljati transformatorsko olje kot izolacijo in hladilni medij, kar je privedlo do pojava oljnih transformatorjev. Poleg obilnega naravnega skladiščenja in nizkih cen je bilo transformatorsko olje široko uporabljeno zaradi naslednjih lastnosti.

1) Pri uporabi v povezavi z vlaknenimi materiali je izolacijska zmogljivost dobra, kar lahko zmanjša izolacijsko razdaljo in zmanjša stroške.

2) Transformatorsko olje ima nizko viskoznost in dober prenos toplote.

3) Lahko učinkovito zaščiti železno jedro in navitje pred vplivom vlage v zraku.

4) Zaščitite izolacijski papir in karton pred delovanjem kisika, zmanjšajte staranje izolacijskih materialov in podaljšajte življenjsko dobo transformatorjev.

Razen nekaterih malih in srednje velikih transformatorjev za posebne namene ter plinskih transformatorjev velika večina velikih in srednje velikih transformatorjev še vedno uporablja transformatorsko olje kot hladilni in izolacijski medij.

Izolacija transformatorjev, impregnirana s transformatorskim oljem, ima stopnjo toplotne odpornosti A in dolgotrajno delovno temperaturo 105 stopinj.

razvrstitev

Fazna diferenciacija

Lahko ga razdelimo na trifazne transformatorje in enofazne transformatorje. V trifaznih napajalnih sistemih se običajno uporabljajo trifazni transformatorji. Kadar je zmogljivost prevelika in omejena s transportnimi pogoji, se lahko trije enofazni transformatorji uporabijo tudi v trifaznih napajalnih sistemih za oblikovanje transformatorskih skupin.

Diferenciacija navijanja

Lahko se razdeli na transformatorje z dvojnim navitjem in transformatorje s trojnim navitjem. Običajno so transformatorji transformatorji z dvojnim navitjem, ki imajo dva navitja na železnem jedru, eno je prvotno navitje, drugo pa sekundarno navitje. Trinavitni transformator je transformator z večjo močjo (nad 5600 kVA), ki se uporablja za povezavo treh različnih napetostnih daljnovodov. V posebnih primerih obstajajo tudi transformatorji Satons, ki uporabljajo več navitij.

Strukturna klasifikacija

Lahko se razdeli na transformatorje jedrnega tipa in transformatorje lupinskega tipa. Če je navitje ovito okoli železnega jedra, je transformator z železnim jedrom; Če je železno jedro ovito okoli oboda navitja, je transformator z železno lupino. Oba se le malo razlikujeta po strukturi in načeloma nista bistvena. Vsi močnostni transformatorji so z železnim jedrom.

Transformator je v glavnem sestavljen iz železnega jedra, navitja, rezervoarja za olje, konzervatorja, izolacijskega tulca, menjalnika pipe in plinskega releja.

1. Železno jedro

Železno jedro je del magnetnega vezja transformatorja. Med delovanjem nastanejo izgube zaradi histereze in izgube zaradi vrtinčnih tokov, ki proizvajajo toploto. Da bi zmanjšali toplotne izgube ter zmanjšali prostornino in težo, je železno jedro sestavljeno iz hladno valjanih zrnato usmerjenih silicijevih jeklenih plošč z visokim koeficientom magnetne prevodnosti, manjšim od 0,35 mm. Glede na razporeditev navitja v železnem jedru obstajata dve vrsti: tip jedra in tip lupine.

Pri transformatorjih velike zmogljivosti, da bi zagotovili, da lahko toploto, ki nastane zaradi izgube železnega jedra, v celoti odnese izolacijsko olje med kroženjem, da bi dosegli dober hladilni učinek, so kanali za hladilno olje pogosto nameščeni v železnem jedru. .

2. Navijanje

Navitje in železno jedro sta oba glavna sestavna dela transformatorja. Zaradi upora samega navitja oziroma kontaktnega upora na spojih je iz Joulovega zakona znano, da nastaja toplota. Zato navitje dolgo časa ne more prenesti toka, ki je višji od nazivnega. Poleg tega se pri prehodu toka kratkega stika na navitju ustvari znatna elektromagnetna sila in poškoduje transformator. Obstajata dve osnovni vrsti navitij: koncentrična in prekrivajoča se.

Glavne napake navitij transformatorja so medobratni kratki stiki in kratki stiki na ohišje. Medobratni kratki stiki nastanejo predvsem zaradi staranja izolacije ali mehanskih poškodb izolacije med preobremenitvijo transformatorja in zaradi kratkih stikov. Ko nivo olja v transformatorju pade, kar povzroči, da navitje razkrije nivo olja, lahko pride tudi do kratkih stikov med zavoji; Poleg tega, ko pride do kratkega stika, se zaradi učinka prevelikega toka navitje deformira, kar povzroči mehanske poškodbe izolacije in povzroči tudi kratke stike med zavoji. Če pride do kratkega stika med zavoji, lahko tok znotraj navitja kratkega stika preseže nazivno vrednost, vendar celoten tok navitja ne sme preseči nazivne vrednosti. V tem primeru bo delovala plinska zaščita, v hujših primerih pa tudi diferenčna zaščita. Vzrok kratkega stika na ohišje je tudi zaradi staranja izolacije, vlage v olju, padca nivoja olja ali strele in prenapetosti med delovanjem. Poleg tega, ko pride do kratkega stika, lahko deformacija navitja zaradi prevelikega toka povzroči tudi kratek stik na ohišju. Ko pride do kratkega stika na ohišju, je to običajno delovanje zaščitne naprave za plin in ozemljitvene zaščite.

3. Posoda za gorivo

Telo (navitje in železno jedro) oljnega transformatorja je nameščeno v rezervoarju, napolnjenem s transformatorskim oljem, ki je zvarjen z jeklenimi ploščami. Rezervoar za olje srednjih in malih transformatorjev je sestavljen iz škatle in pokrova škatle. Telo transformatorja je nameščeno znotraj ohišja škatle, pokrov škatle pa je mogoče odpreti, da dvignete ohišje za vzdrževanje.

Razvrstitev izolacijskega hlajenja

Lahko ga razdelimo na oljne transformatorje in suhe transformatorje. Da bi izboljšali izolacijo in pogoje hlajenja, sta železno jedro in navitje transformatorja skupaj potopljena v rezervoar za olje, napolnjen s transformatorskim oljem. V posebnih situacijah, kot so ulične svetilke in razsvetljava rudnikov, se uporabljajo tudi suhi transformatorji.

Tip, potopljen v olje

1. Nezaprti oljni transformatorji: večinoma vključujejo S8, S9, S10 in druge serijske izdelke, ki se pogosto uporabljajo v industrijskih in rudarskih podjetjih, kmetijstvu in civilnih zgradbah.

2. Zaprti oljni transformatorji: večinoma vključujejo S9, S9-M, S10-M in druge serije izdelkov, ki se običajno uporabljajo na mestih z visoko onesnaženostjo z oljem in kemičnimi snovmi v naftni in kemični industriji.

3. Zaprti transformatorji, potopljeni v olje: na voljo predvsem v BS9, S9-, S10-, S11-MR, SH, SH12-M in drugih serijah izdelkov, lahko se uporablja za distribucijo električne energije na različnih mestih, kot so industrijska in rudarska podjetja, kmetijstvo in civilne zgradbe.

Poleg tega obstajajo različni posebni transformatorji za posebne namene. Na primer, visokonapetostni transformatorji za testiranje, transformatorji za električne peči, transformatorji za varjenje in transformatorji za tiristorska vezja, napetostni transformator in tokovni transformatorji za merilne instrumente.

Značilnosti delovanja

a. Nizkonapetostno navitje oljnih transformatorjev na splošno ima valjasto strukturo z navitjem iz bakrene folije, razen za bakrene žice majhne zmogljivosti; Visokonapetostno navitje ima večplastno cilindrično strukturo, ki zagotavlja uravnoteženo porazdelitev amperskih ovojev, nizko magnetno uhajanje, visoko mehansko trdnost in močno odpornost na kratek stik.

b. Železno jedro in navitje sprejmeta pritrdilne ukrepe, pritrdilni deli, kot so višinski in nizkonapetostni vodniki naprave, pa so opremljeni s samozapornimi maticami proti popuščanju. Imajo strukturo jedra, ki ne visi, in lahko prenesejo udarce pri transportu.

c. Tuljava in železno jedro sta vakuumsko posušena, transformatorsko olje pa se filtrira in vbrizga z vakuumskim postopkom, da se čim bolj zmanjša vlaga v transformatorju.

d. Rezervoar za olje ima valovite plošče, ki imajo funkcijo dihanja, da kompenzirajo spremembo prostornine olja, ki jo povzročijo temperaturne spremembe. Zato ta izdelek nima rezervoarja za shranjevanje olja, kar očitno zmanjša višino transformatorja.

e. Zaradi zamenjave rezervoarja za shranjevanje olja z valovitimi ploščami je transformatorsko olje izolirano od zunaj, kar učinkovito preprečuje vstop kisika in vode, kar lahko povzroči zmanjšanje izolacijske učinkovitosti.

f. Na podlagi zgornjih petih točk delovanja zagotavlja, da oljni transformator med običajnim delovanjem ne zahteva zamenjave olja, kar močno zmanjša stroške vzdrževanja transformatorja in podaljša njegovo življenjsko dobo.

Ključne izbirne točke

Naloži naravo

1) Kadar obstaja veliko število primarnih ali sekundarnih bremen, je priporočljivo namestiti dva ali več transformatorjev. Ko je kateri koli transformator odklopljen, lahko zmogljivost preostalih transformatorjev zadosti porabi električne energije primarnega in sekundarnega bremena. 1, Sekundarna obremenitev mora biti čim bolj koncentrirana in ne sme biti preveč razpršena.

2) Ko je sezonska obremenitev velika, je treba namestiti posebne transformatorje. Na primer obremenitev klimatskih naprav in zamrzovalnikov v velikih civilnih stavbah ter obremenitev ogrevanja z električnim ogrevanjem.

3) Ko je koncentrirana obremenitev velika, je treba namestiti posebne transformatorje. Kot so velika ogrevalna oprema, veliki rentgenski aparati, elektroobločne peči itd.

4) Kadar je svetlobna obremenitev velika ali uporaba skupnega transformatorja za napajanje in osvetlitev resno vpliva na kakovost osvetlitve in življenjsko dobo žarnice, je mogoče namestiti namenski svetlobni transformator. Na splošno si moč in razsvetljava delita transformator.

Uporabno okolje

V normalnih srednjih pogojih je mogoče izbrati oljne transformatorje ali suhe transformatorje, kot so neodvisne ali priključene električne postaje za industrijska in rudarska podjetja, kmetijstvo in neodvisne električne postaje za stanovanjska območja. Transformatorji, ki so na voljo za izbiro, vključujejo S8, S9, S10, SC (B) 9, SC (B) 10 itd.

Temperaturno okolje

① Ohranite dolgotrajno stabilnost pri temperaturi 220 stopinj

② Sposoben prenesti kratkotrajno delovanje pri temperaturi 350 stopinj

③ Ohranite stabilno delovanje v širokem razponu temperature in vlažnosti

④ Pri temperaturi 250 stopinj se ne bo stopilo, teklo ali podpiralo gorenja

⑤ Pri temperaturi 750 stopinj se ne bodo sproščali strupeni ali jedki plini

Zahteve za namestitev

1. Temeljna tirnica transformatorja mora biti vodoravna, konzervator za olje pa mora imeti naklon 1-1,5 odstotka.

2. Transformatorji morajo biti ojačani.

3. Primarni in sekundarni kabli transformatorja ne smejo povzročati napetosti na puši.

Lupina transformatorja je trdno povezana z nevtralno točko in ozemljitveno napravo, da tvori trojstvo 800 KVA (namestite plinski rele).

značilnost

prednost

1. Transformatorsko olje ima dobro izolacijo in toplotno prevodnost, medtem ko je transformatorsko olje poceni.

2. Lahko reši problem velike zmogljivosti odvajanja toplote in visokonapetostne izolacije v transformatorjih.

pomanjkljivost

1. Transformatorsko olje je vnetljivo in lahko ob stiku z ognjem zagori in eksplodira

2. Transformatorsko olje je škodljivo za zdravje ljudi

3. Transformatorsko olje je treba redno pregledovati

4. Tesnjenje transformatorjev, potopljenih v olje, je slabo in jih je treba starati, kar povzroči močno puščanje olja na delovnem mestu, kar vpliva na varno delovanje opreme in vpliva tudi na okolje

5. Stopnja izolacije transformatorjev, potopljenih v olje, je nizka in so zasnovani in izdelani v skladu z izolacijo razreda A



























V5: Ali je OEM/ODM na voljo?

A: Da, je! Naše izdelke je mogoče prilagoditi. Imamo oblikovalske in inženirske ekipe, izdelke lahko prilagodimo glede na risbo ali zahteve strank.



V6: Ste proizvajalec ali trgovsko podjetje?
O: Smo tovarna, kot 100-odstotni profesionalni proizvajalec z 20-letnimi izkušnjami proizvajalca lahko izdelujemo izdelke v skladu z zahtevami strank in lahko tudi 100-odstotno nadzorujemo kakovost izdelkov.



V7: Ali se je o ceni mogoče pogajati?

O: Da, cena je po dogovoru. Lahko se spremeni glede na vašo količino ali paket



V8: Kaj pa pregled?

O: Imamo celoten inšpekcijski sistem od surovin do končnih izdelkov, vključno s preskusom dviga temperature, preskusom vrste prevodnika s škropljenjem soli, preskusom mehanske življenjske dobe.



V9: Kakšni so plačilni pogoji?

O: TT, Paypal, Western Union, trgovinsko zagotovilo Alibaba in L/C so sprejemljivi. 30 odstotkov T/T vnaprej, 70 odstotkov stanja pred odpremo.



V10: Kakšno storitev ponuja podjetje?

O: Imamo strokovno inženirsko ekipo, ki lahko oblikuje in razvije kalup, da doseže drugačne zahteve kupcev.

Imamo tudi prodajno ekipo, ki nudi dobre storitve od predprodaje do poprodaje.





Ta izdelek je običajno prilagojen.
Smo proizvajalec in imamo strokovni tehnični oddelek, ki lahko oblikuje in zagotovi rešitve glede na potrebe strank.
Prosimo, kliknite spodnji gumb, da nam pošljete informacije, in naše prodajno osebje vas bo kontaktiralo, da vam posreduje načrte



Tukaj so primeri naših strank za vašo referenco

Kenijske stranke

Podatkovni list N stopnje 2-A: Transformator H61 33 kV/400V 100 kVA

POIMENOVANJA	S ENOTE	POSEBNI PODATKI	PODATKI O KANDIDATU
Ustvarjalec		Navesti
Referenčni standard		IEC 60076
Vrsta		Faza
DDV		Hermetično
Izvedba		Tropikalizirano
Dielektrik		Olje brez PCB
Namestitev		Na drogu
Delovna temperatura okolja	stopnja	45
Nazivna frekvenca	Hz	50
Nazivna moč	Kva	100
Nazivna primarna napetost	Kv	33
Stopnja izolacije, dodeljena osnovni šoli	Kv	36
Število faz v osnovni šoli		03
Sekundarna napetost	V	400/230
Območje nastavitve napetosti na strani M, ko je neobremenjen	odstotkov	±2.5
Spenjanje		Yzn11
Napetost kratkega stika	odstotkov	4 - 4.5
Nevtralna velikost za eno obremenitev	odstotkov	100
Največje vakuumske izgube	W	230 – 460
Izgube zaradi Maxi obremenitve	W	1450 - 2350
Najvišja stacionarna temperatura olja	stopnja	55
Najvišja temperatura navitij v stabilnem stanju	stopnja	60
Material za navijanje		Elektrolitski baker
Najvišja raven hrupa	Db	52
Zadrževanje industrijske frekvence 50Hz, 1 min	Kv	50 - 70
Odpornost na udarne valove (1,2/50 mikronov)	Kv	125 - 170
Hlajenje		ONAN
Imenska tablica		01
Ozemljitveni priključek		01
Dimenzije Višina/širina/globina	mm x mm x mm	1200 X 1050 X 710
Skupna masa transformatorja, vključno z oljem	Kg	400
Oljna masa	Kg	90
BARVAJ
		Tropikalizirano in proti rji
		Plasti
		Vezivo
		barva
		Predložiti je treba načrte in tehnične diagrame.
