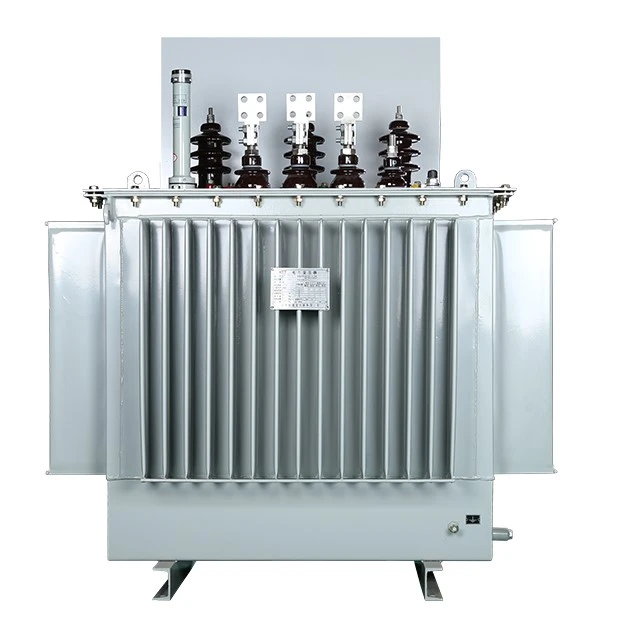

Nizkošumni 10 kv električni transformator

Nizkošumni 10 kv električni transformator

Trifazni-oljni-razdelilni transformator ima novo vrsto izolacijske strukture. Železno jedro je izdelano iz visoko-kakovostne hladno valjane-silicijeve jeklene pločevine. Visoko{6}}napetostna navitna skupina je sestavljena iz visoko{7}}kakovostne-bakrene žice brez kisika in ima večplastno strukturo bobna. Vsi pritrdilni elementi so posebej obdelani, da se prepreči njihovo zrahljanje.

Kot visoko{0}}tehnološki izdelek, ki ga promovira država, ima ta izdelek prednosti visoke učinkovitosti in nizke izgube. Njegove družbene koristi so zelo pomembne, prihranil bo veliko porabe energije in obratovalnih stroškov.

1, Kaj je oljni transformator?

Oljni transformator, znan tudi kot oljni transformator, je transformatorska naprava, ki uporablja oljno hlajenje za zmanjšanje temperature transformatorja. Za razliko od suhih transformatorjev je glavno telo oljnega transformatorja nameščeno v varjeni jekleni rezervoar za olje, napolnjen z izolacijskim oljem. Ko deluje oljni transformator, se toplota iz tuljave in železnega jedra najprej pretvori v izolacijsko olje in nato v hladilni medij. Glede na zmogljivost ga lahko razdelimo na potopljeni transformator s prostim hlajenjem in potopljeni transformator s prisilnim hlajenjem z zrakom.

2, Struktura in princip delovanja oljnih transformatorjev

Oljni transformatorji so strukturno podobni transformatorjem. Je ena od vrst transformatorjev, ki so razvrščeni glede na obliko izolacije železnega jedra. Zato ima prepoznavne lastnosti tuljav, potopljenih v olje, ki lahko zmanjšajo toplotni zemljevid opreme v notranjosti.

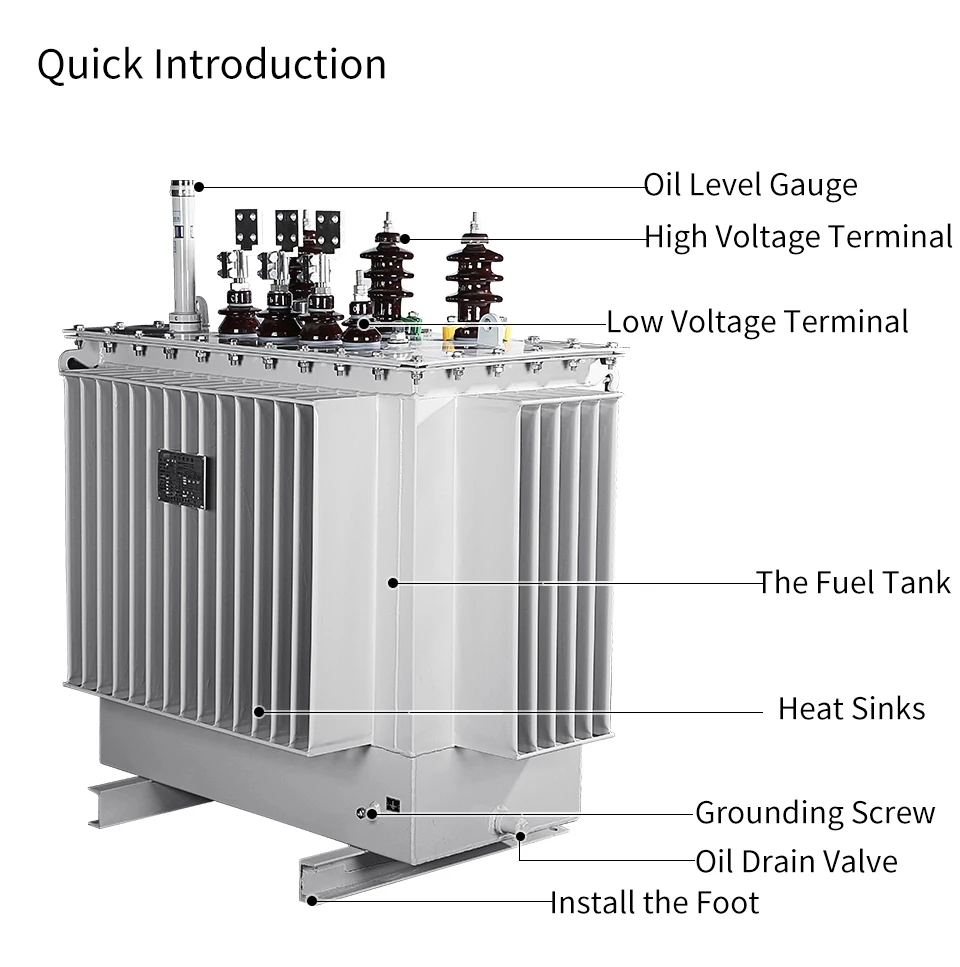

Osnovne komponente tipa, potopljenega v olje, so sestavljene iz magnetnih jeder, navitij in puš. Magnetno jedro zagotavlja pot za magnetni tok. Navitje ustvarja magnetno polje, sestavljeno iz prevodniške tuljave, navite okoli železnega jedra in izolirane s kartonsko pregrado in zaščitno plastjo. Debelina izolacijskega sloja navitja se povečuje z naraščajočo napetostjo. Puša povezuje navitje transformatorja s transformatorsko postajo.

Oljni transformatorji se uporabljajo za distribucijo električne energije ali transformatorske postaje. Njihovo jedro in tuljave so potopljene v olje, ki lahko ohladi in izolira. Olje kroži po ceveh v tuljavi in ​​okoli tuljave ter komponent železnega jedra s konvekcijo. Olje se hladi zunaj z rezervoarjem za gorivo pri nizkih nazivnih vrednostih in z zračno-hlajenim radiatorjem pri visokih nazivnih vrednostih.

3, Vrste oljnih transformatorjev

Obstajata dve glavni vrsti oljnih transformatorjev: eno-fazni transformator in tri-fazni transformator.

A. Enofazni oljni transformator

B. Tri{1}}fazni oljni transformator

4, Namen uporabe oljnih transformatorjev

Oljne transformatorje je mogoče namestiti na tla, podnožje ali drog za uporabo na prostem. Zagotavljajo učinkovito delovanje v različnih aplikacijah, vključno s prenosnimi in distribucijskimi omrežji, proizvodnjo energije iz obnovljivih virov in majhnimi industrijami.

Oljni transformator ima veliko zmogljivost, zato bo prihranil veliko električne energije, zmanjšal izgubo energije, prihranil energijo in zmanjšal stroške uporabnika. Ne samo to, olje v stroju lahko tudi ohladi notranja žična jedra, s čimer izboljša vzdržljivost in električno zmogljivost transformatorske opreme.

5, Varnostni ukrepi za uporabo-oljnih transformatorjev

1. Oljni transformatorji za delovanje uporabljajo olje, zato bo kakovost olja pomembno vplivala na življenjsko dobo in varnost transformatorja.

2. Med uporabo je potrebno redno pregledovati in vzdrževati transformatorski sistem, da se zagotovi normalno in varno delovanje stroja. V nasprotnem primeru obstaja veliko tveganje za težave in izjemno nevarnost.

3. Odpadki, ki nastanejo zaradi nafte, lahko onesnažujejo okolje in vplivajo na življenja okoliških ljudi. Zato je pomembno tudi postopno odstranjevanje odpadkov

Prevodni tok: Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Tri-fazni SN/NN razdelilni transformator z SN in NN navitji v navitih bakrenih močeh P=160KVA

- Skladnost: standard NFC 52 100 - 52 112 in 52 113 ali enakovredno po vsebini

- Naravno hlajenje: ONAN

- Nastavitev napetosti MV: z izklopom +/- 5% v petih (5) položajih

- Tip: na objavi H61

- Nazivna moč: 160KVA

- Primarna nazivna napetost: 20.000 V ± 5 %

- Sekundarna napetost: 410 V izklopljeno-obremenitev med fazami / 240 V med fazo in ničelnim

- Frekvenca: 50Hz

- Napetost-kratkega stika: 4 %

- Ni-izguba obremenitve manjša ali enaka 300 W

- Izguba obremenitve manjša ali enaka 2000 W

- Sklopka: Dyn11 z nevtralnim izhodom

- Križišča SN in NN: v porcelanu

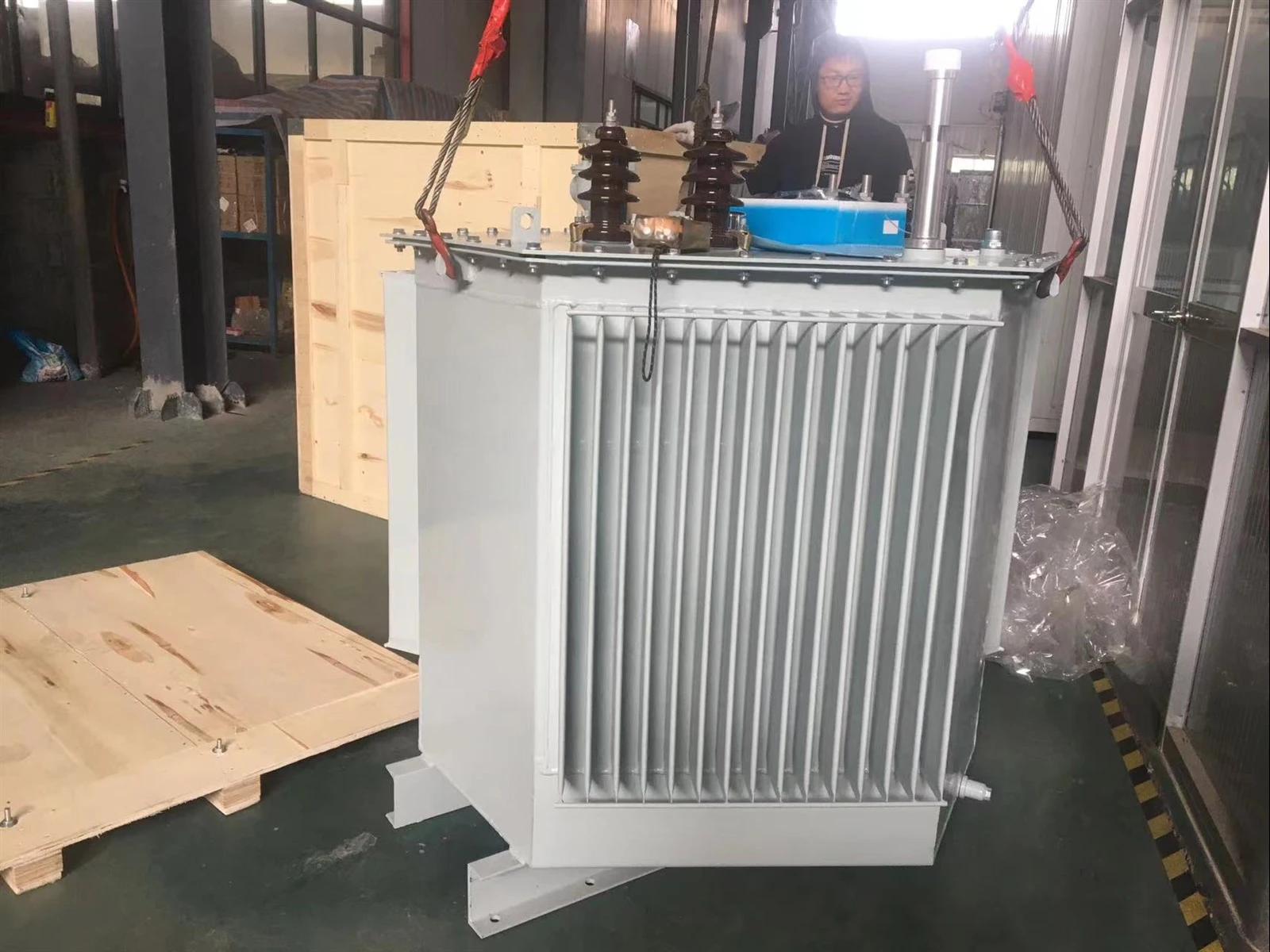

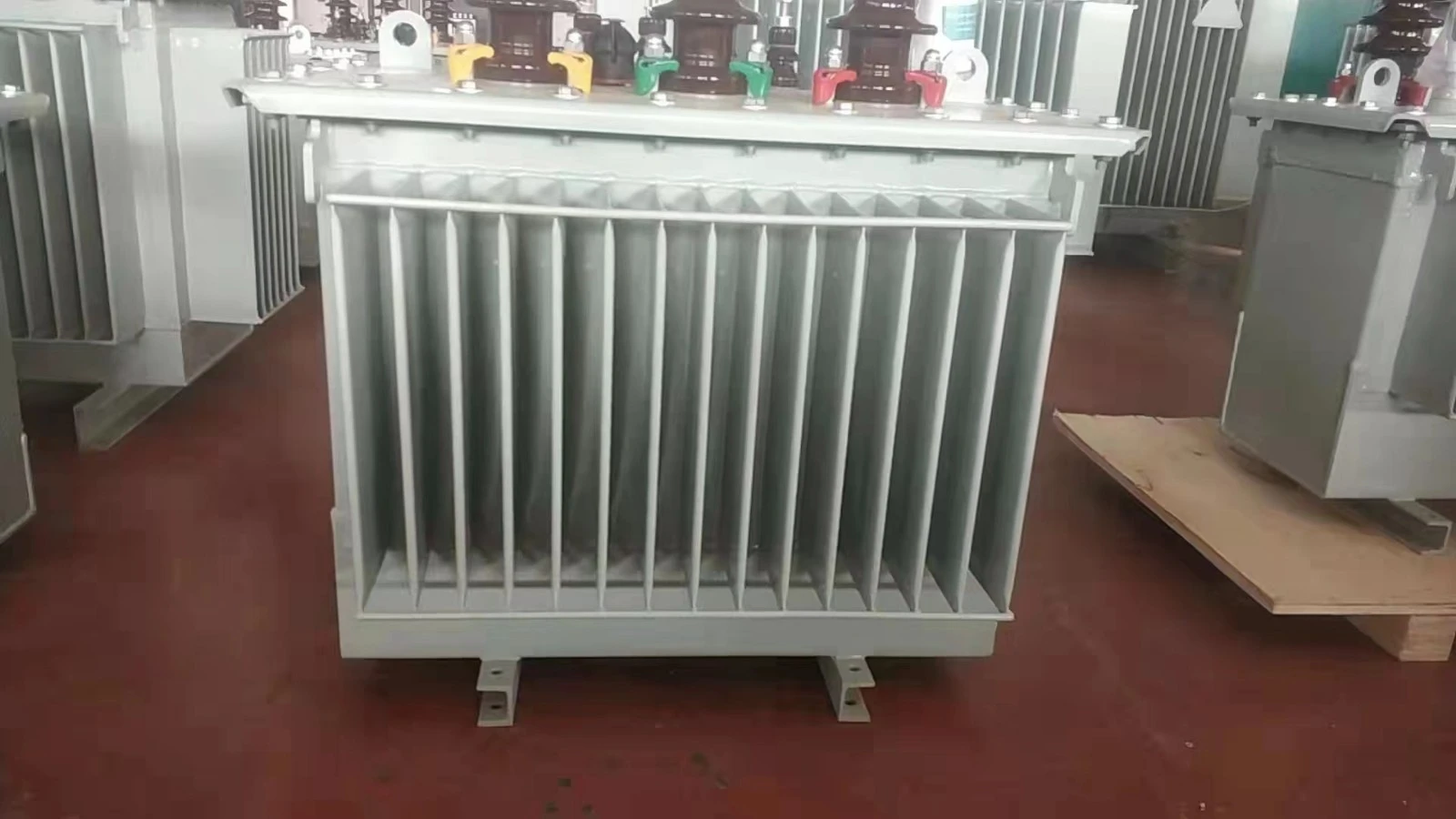

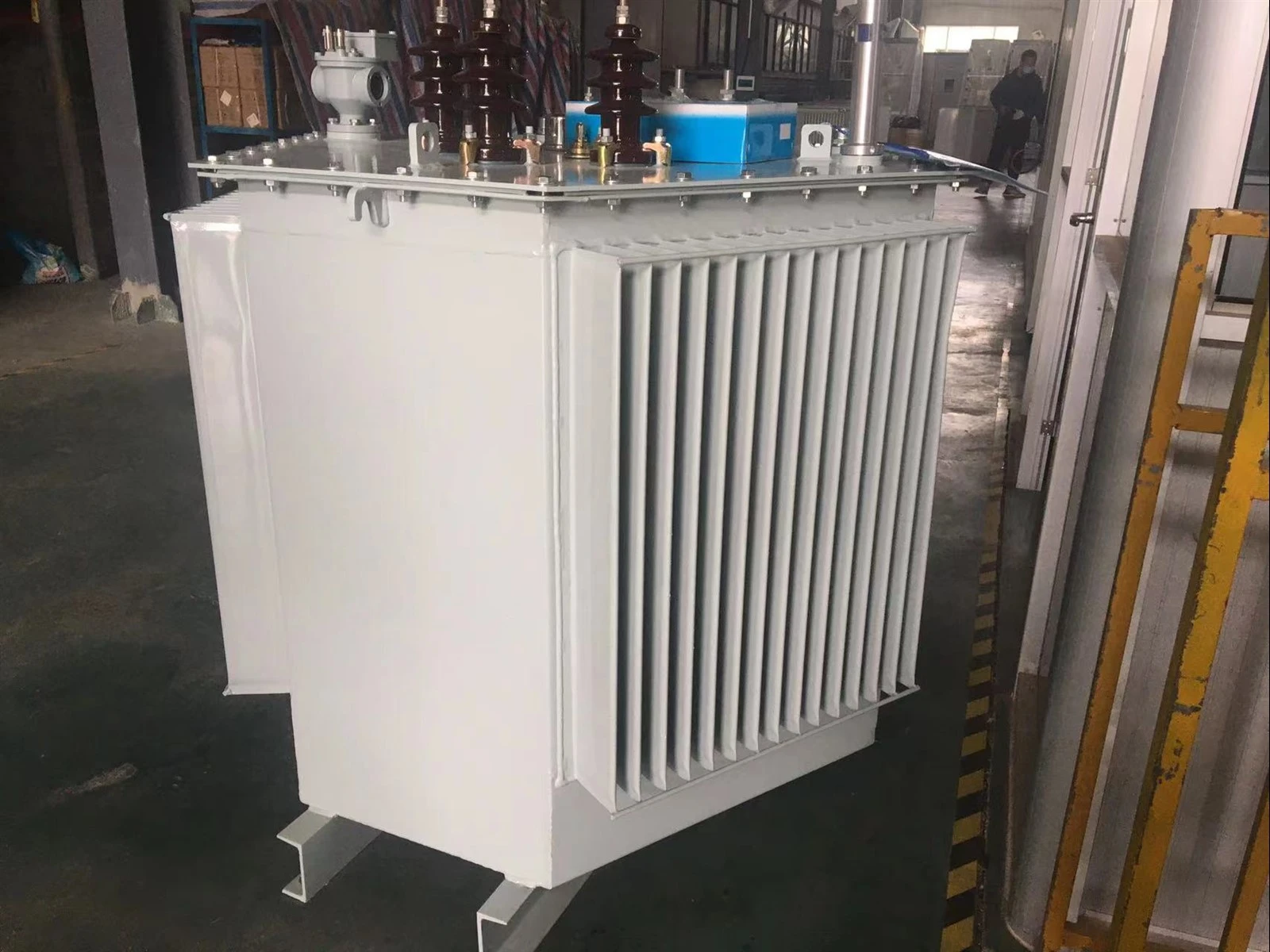

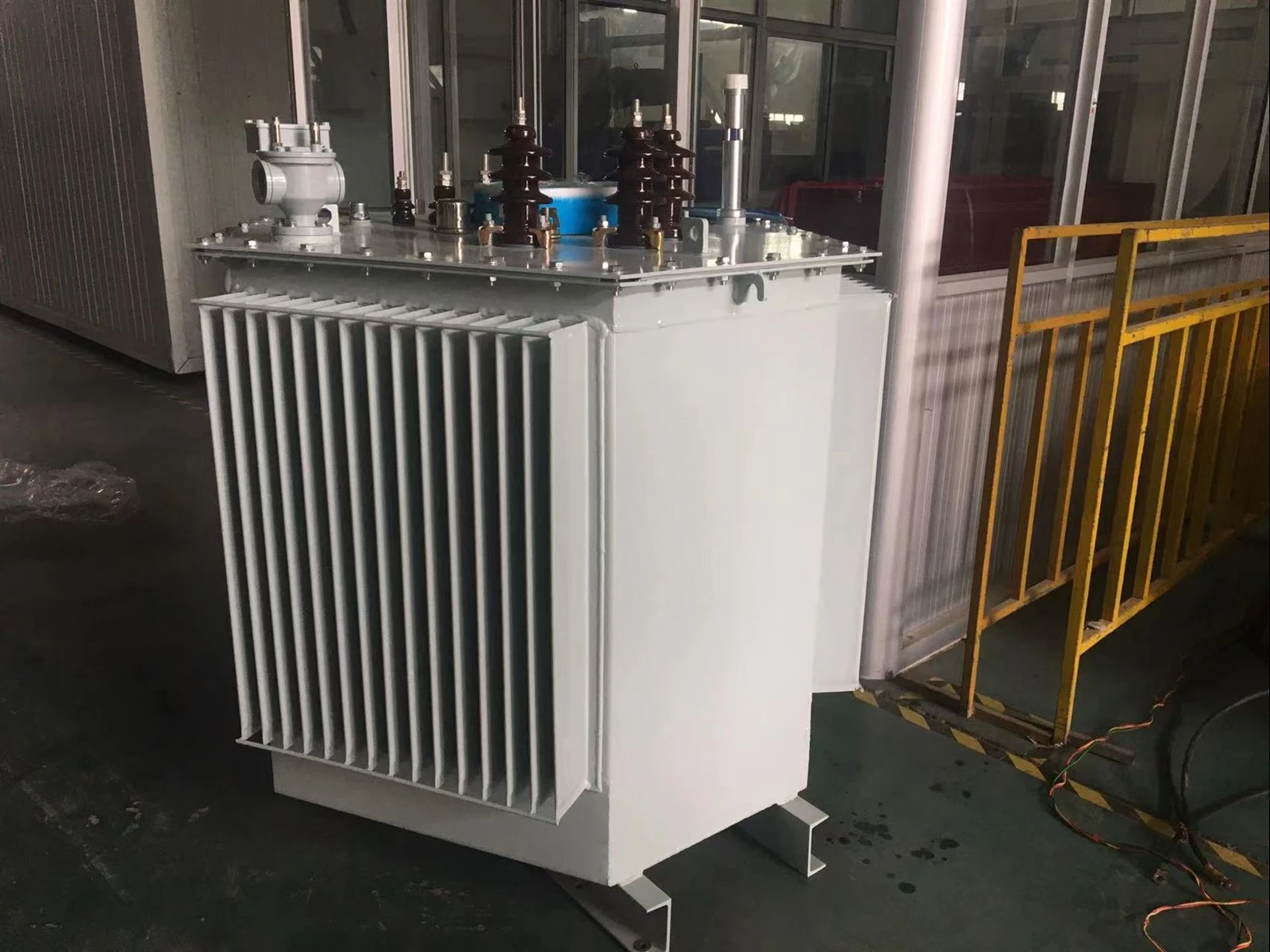

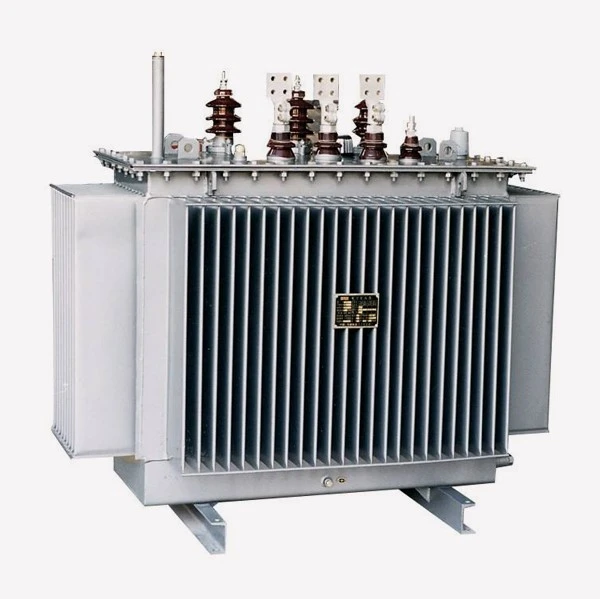

FOTOGRAFIJA IZDELKA

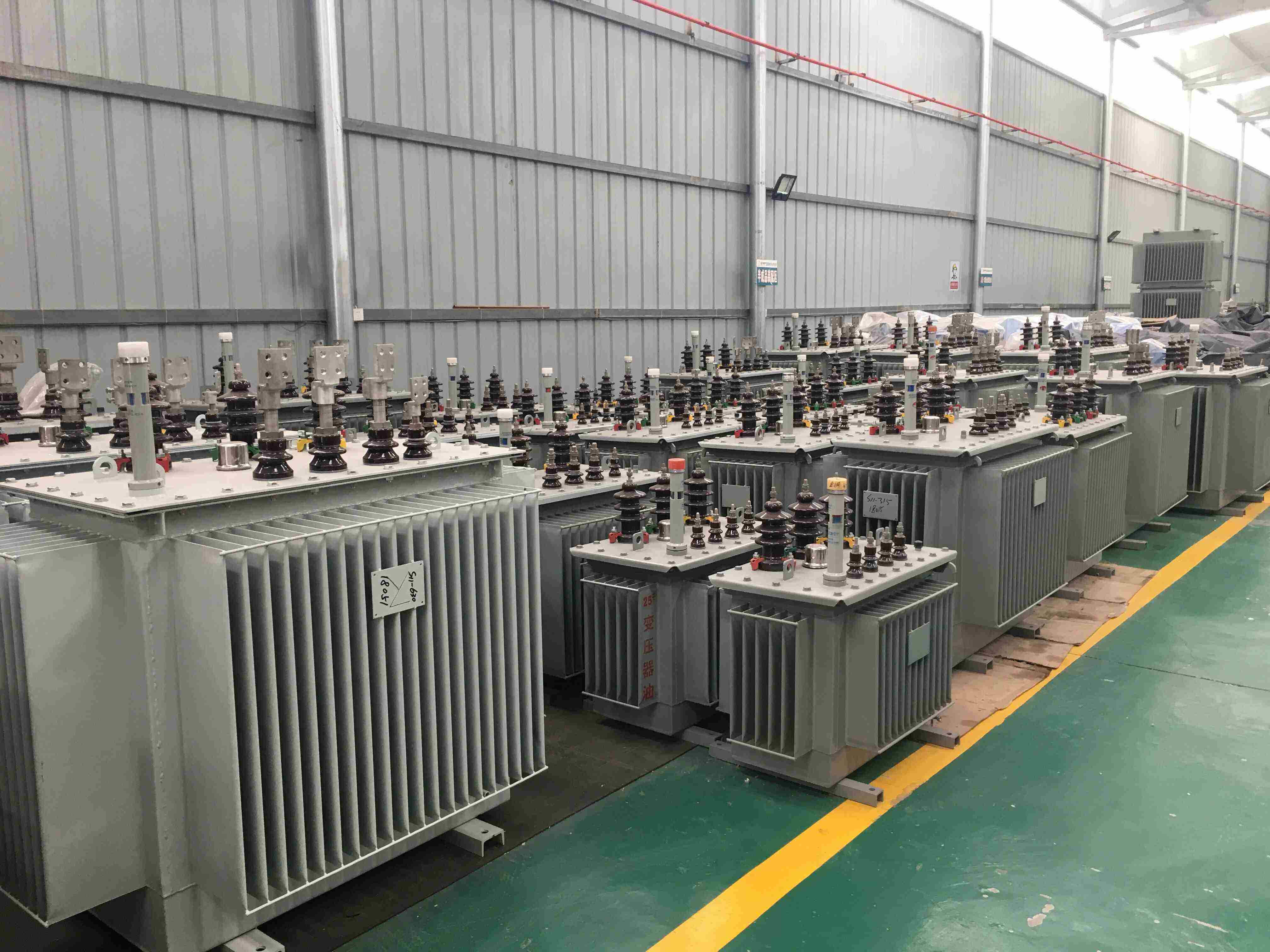

podrobnosti:

Podjetje:

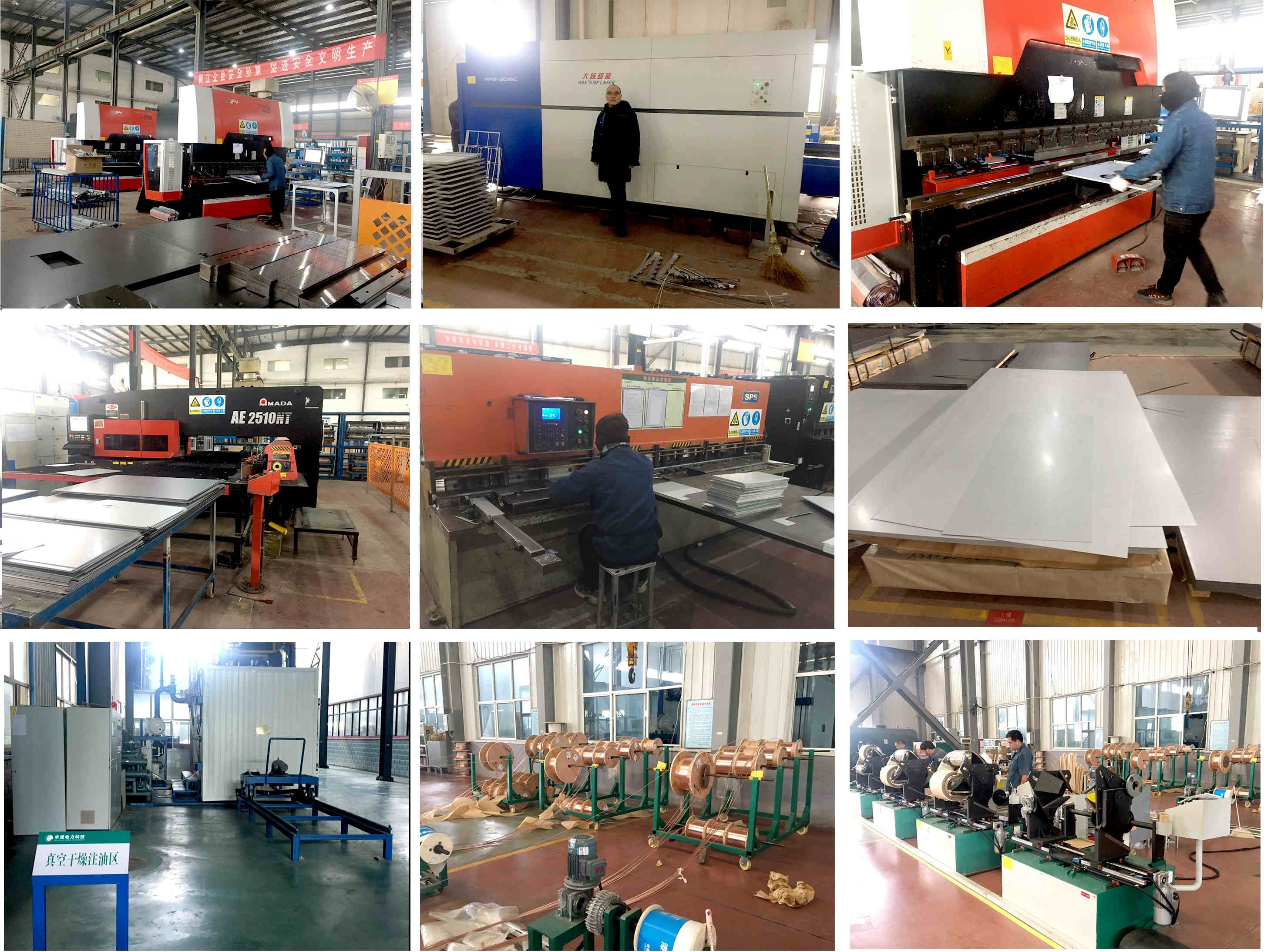

Podjetje Henan Fengyuan Power Technology Co., Ltd. je bilo ustanovljeno julija 2010 z registriranim kapitalom 20 milijonov juanov, osnovnimi sredstvi 50 milijonov juanov, več kot 200 zaposlenimi in letno vrednostjo proizvodnje skoraj 100 milijonov juanov.

Fengyuan Power Technology Co., Ltd. je priznano inovativno podjetje z močno tehnično močjo. Na podlagi talentov in tehnoloških prednosti proizvaja predvsem transformatorje SH15, S13, S11 in SCB11, razdelilne postaje tipa -box, visokonapetostne stikalne naprave KYN28, GGD, GGJ, električne omarice, razdelilne omarice itd. In se ukvarja s splošnimi pogodbenimi projekti elektrotehnike.

Naši izdelki so opravili kvalifikacijski preizkus sistema vodenja kakovosti izdelkov ISO9001, sistema ravnanja z okoljem ISO14001, sistema vodenja zdravja in varnosti pri delu OHSAS18001 ter Nacionalnega centra za nadzor in inšpekcijo kakovosti. Imamo patente in imamo certifikat CCC.

1. Smo tovarna, naš cilj je "varnost na prvem mestu,-kakovost, stranka na prvem mestu", prizadevamo si ustvariti dober ugled in zagotavljati celovite storitve. Zaupajte, da smo lahko vaš kakovosten dobavitelj.

2. Zainteresirane stranke se obrnite na nas za ponudbo. Na spletu smo 24 ur.

RAZSTAVA

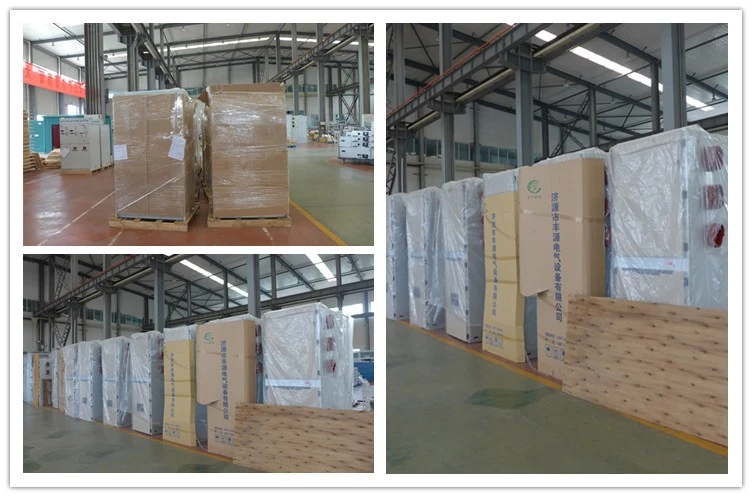

PAKIRANJE&DOSTAVA

Ta izdelek je običajno prilagojen.

Smo proizvajalec in imamo strokovni tehnični oddelek, ki lahko oblikuje in zagotovi rešitve glede na potrebe strank.

Obrnite se na naše prodajno osebje, da dobite načrte

Tukaj so primeri naših strank za vašo referenco

Stranka Togo

Podatkovni list N stopnje 1-A: Transformator H61 20kV/400V 100kVA
