100 kva oljni napajalni transformator

100 kva oljni napajalni transformator

1.Oljni transformator, znan tudi kot oljni transformator, je transformatorska naprava, ki uporablja oljno hlajenje za zmanjšanje temperature transformatorja. Za razliko od suhih transformatorjev je glavno telo oljnega transformatorja nameščeno v varjeni jekleni rezervoar za olje, napolnjen z izolacijskim oljem. Ko deluje oljni transformator, se toplota iz tuljave in železnega jedra najprej pretvori v izolacijsko olje in nato v hladilni medij. Glede na zmogljivost ga lahko razdelimo na potopljeni transformator s prostim hlajenjem in potopljeni transformator s prisilnim hlajenjem z zrakom.

Oljni napajalni transformator predstavlja novo mednarodno tehnologijo, v celoti je napolnjen z oljem-zatesnjenega tipa in nima rezervoarja za shranjevanje olja. Transformator spreminja svoje oljno telo zaradi sprememb temperature in obremenitve in je popolnoma odvisen od elastične nastavitve rezervoarja transformatorja. Transformator ima nizke-izgube brez obremenitve, močno zaščito pred-strelo in kratko-upornost. Učinek varčevanja z energijo je očiten.

2, Struktura in princip delovanja oljnih transformatorjev

Oljni transformatorji so strukturno podobni transformatorjem. Je ena od vrst transformatorjev, ki so razvrščeni glede na obliko izolacije železnega jedra. Zato ima prepoznavne lastnosti tuljav, potopljenih v olje, ki lahko zmanjšajo toplotni zemljevid opreme v notranjosti.

Osnovne komponente tipa, potopljenega v olje, so sestavljene iz magnetnih jeder, navitij in puš. Magnetno jedro zagotavlja pot za magnetni tok. Navitje ustvarja magnetno polje, sestavljeno iz prevodniške tuljave, navite okoli železnega jedra in izolirane s kartonsko pregrado in zaščitno plastjo. Debelina izolacijskega sloja navitja se povečuje z naraščajočo napetostjo. Puša povezuje navitje transformatorja s transformatorsko postajo.

Oljni transformatorji se uporabljajo za distribucijo električne energije ali transformatorske postaje. Njihovo jedro in tuljave so potopljene v olje, ki lahko ohladi in izolira. Olje kroži po ceveh v tuljavi in ​​okoli tuljave ter komponent železnega jedra s konvekcijo. Olje se hladi zunaj z rezervoarjem za gorivo pri nizkih nazivnih vrednostih in z zračno-hlajenim radiatorjem pri visokih nazivnih vrednostih.

3, Vrste oljnih transformatorjev

Obstajata dve glavni vrsti oljnih transformatorjev: eno-fazni transformator in tri-fazni transformator.

A. Enofazni oljni transformator

B. Tri{1}}fazni oljni transformator

4, Namen uporabe oljnih transformatorjev

Oljne transformatorje je mogoče namestiti na tla, podnožje ali drog za uporabo na prostem. Zagotavljajo učinkovito delovanje v različnih aplikacijah, vključno s prenosnimi in distribucijskimi omrežji, proizvodnjo energije iz obnovljivih virov in majhnimi industrijami.

Oljni transformator ima veliko zmogljivost, zato bo prihranil veliko električne energije, zmanjšal izgubo energije, prihranil energijo in zmanjšal stroške uporabnika. Ne samo to, olje v stroju lahko tudi ohladi notranja žična jedra, s čimer izboljša vzdržljivost in električno zmogljivost transformatorske opreme.

5, Varnostni ukrepi za uporabo-oljnih transformatorjev

1. Oljni transformatorji za delovanje uporabljajo olje, zato bo kakovost olja pomembno vplivala na življenjsko dobo in varnost transformatorja.

2. Med uporabo je potrebno redno pregledovati in vzdrževati transformatorski sistem, da se zagotovi normalno in varno delovanje stroja. V nasprotnem primeru obstaja veliko tveganje za težave in izjemno nevarnost.

3. Odpadki, ki nastanejo zaradi nafte, lahko onesnažujejo okolje in vplivajo na življenja okoliških ljudi. Zato je pomembno tudi postopno odstranjevanje odpadkov

Prevodni tok: Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Tri-fazni SN/NN razdelilni transformator z SN in NN navitji v navitih bakrenih močeh P=160KVA

- Skladnost: standard NFC 52 100 - 52 112 in 52 113 ali enakovredno po vsebini

- Naravno hlajenje: ONAN

- Nastavitev napetosti MV: z izklopom +/- 5% v petih (5) položajih

- Tip: na objavi H61

- Nazivna moč: 160KVA

- Primarna nazivna napetost: 20.000 V ± 5 %

- Sekundarna napetost: 410 V izklopljeno-obremenitev med fazami / 240 V med fazo in ničelnim

- Frekvenca: 50Hz

- Napetost-kratkega stika: 4 %

- Ni-izguba obremenitve manjša ali enaka 300 W

- Izguba obremenitve manjša ali enaka 2000 W

- Sklopka: Dyn11 z nevtralnim izhodom

- Križišča SN in NN: v porcelanu

Opomba: zgornji parametri so samo za referenco. Fengyuan lahko prilagodi izdelke glede na vaše specifične potrebe po transformatorjih.

Uporabno okolje:

1. Visoka temperatura okolja: +40 stopinj

2. Nizka temperatura okolja: -25 stopinj

3. Nadmorska višina:<1000m

4. Mesečna povprečna relativna vlažnost: 90% (20 stopinj)

5. Lokacija namestitve: uporablja se v kemičnih obratih, tovarnah, oddaljenih krajih in težkih okoljih.

FOTOGRAFIJA IZDELKA

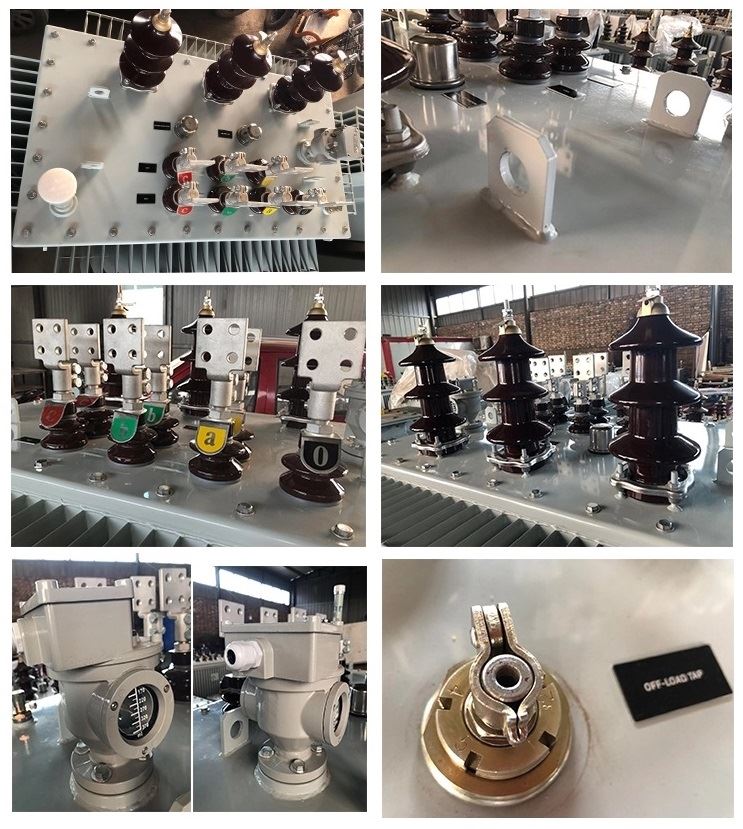

Podrobnosti Slike

TOVARNIŠKA DELAVNICA

PREGLED PODJETJA

RAZSTAVA

Ta izdelek je običajno prilagojen.

Smo proizvajalec in imamo strokovni tehnični oddelek, ki lahko oblikuje in zagotovi rešitve v skladu s potrebami strank.

Prosimo, kontaktirajte naše prodajno osebje, da dobite načrte

Tukaj so primeri naših strank za vašo referenco

Stranka Togo

Podatkovni list N stopnje 1-A: Transformator H61 20kV/400V 100kVA
