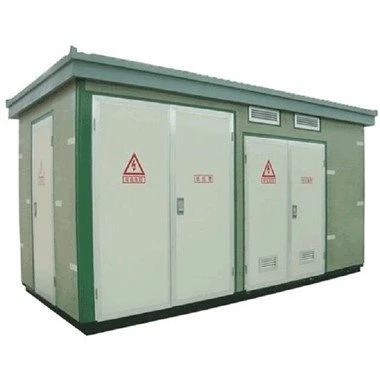

11/0.4kV zunanja stikalna naprava 500kva transformatorska postaja
zunanja transformatorska postaja vključuje (1) srednje/visokonapetostni predel, (2) nizkonapetostni predel (3) transformatorski predel. VN in LV predel ima dokončano funkcijo. Predel HV ima različne načine napajanja pri enkratnem testiranju napajanja, lahko pa ga namestite tudi z napravami za testiranje HV, da dosežete povpraševanje po testiranju HV. Transformatorski prostor lahko izberete S7, S9 ali drug oljni transformator z nizko porabo in suhi transformator. Transformatorski predel ima samodejni zagon vetrnih hladilnih sistemov in sistemov razsvetljave. Nizkonapetostni predel je mogoče izdelati glede na potrebe uporabnikov, ima fiksno ali sestavljeno strukturo kot sistem za oskrbo z električno energijo, ima številne funkcije, kot so distribucija svetlobe, distribucija moči, reaktivna moč, testiranje električne energije itd., da bi izboljšali kakovost distribucije električne energije in zadovoljili uporabnika. Telo te transformatorske postaje ima predvsem kovinski material, material iz nerjavečega jekla, nekovinski material ... ki ga lahko izberejo uporabniki in stranke. Ta transformatorska postaja je zelo pomembna distribucijska in napajalna enota v električnem kablovskem napajalnem omrežju. Je nekakšen zaključen komplet napajalnika z HV krmiljenjem, zaščito in pretvorbo, distribucijo. Uporablja se v 3-faznem transformatorju AC 50 Hz in nazivnem toku največ 1600 KVA. Je široko razširjen uporablja se v industrijskih in rudarskih podjetjih, stanovanjskih četrtih, bolnišnicah, nakupovalnih središčih, visokih stavbah in drugih distribucijskih sistemih. Za to postajo smo v glavnem proizvodnja in izvoz 11KV, 15KV, 20KV, 24KV, 33KV vrste.
Opis
11/0.4kV zunanja stikalna transformatorska postaja 500kva
Lastnosti izdelka:
1. Lahko močno prihrani zemljišče, brez pridobivanja zemljišč in civilne gradnje ter prihrani naložbe v infrastrukturo.
2. Na tleh ni ovir, kar ne vpliva na okolje in ne vpliva na vid in pokrajino ljudi.
3. Popolnoma zakopan tip, nameščen na travniku in zelenem pasu, je lahko zasnovan tudi z nekaterimi okrasnimi okraski na tleh, kot so skulpture, skalnjak itd.; če tla ne potrebujejo ovir (vključno s prezračevalnimi kanali), lahko izberete kvadratno montažno postajo.
4. Oprema za distribucijo električne energije popolnoma vkopane montažne postaje je nameščena pod zemljo, kar je varno in zanesljivo.
5. Hrup transformatorja ne vpliva na tla.
6. Ker je podzemlje razmeroma senčno in hladno, je dvig temperature transformatorja med delovanjem relativno stabilen.
7. Notranji prostor popolnoma zakopane montažne postaje je razmeroma prostoren in vzdrževalna operacija ne bo povzročala motenj na tleh in ne bo motila okolice.
1 Temperatura okolja: -25 stopinj ~ plus 40 stopinj
2 Nadmorska višina: manj kot 1000 m
3 Relativna vlažnost
Dnevno povprečje manj kot 95 odstotkov Povprečna vrednost tlaka vodne pare manj kot 2,2 kpa
Mesečno povprečje manj kot 90 odstotkov Povprečna vrednost tlaka vodne pare manj kot 1,8kpa
4 Potresna jakost: manjša od magnitude 8
5 Hitrost zunanjega vetra manjša od 35 m/s
6 Nanesite na mesta, kjer ni ognja, nevarnosti eksplozije in kemične korozije
Tehnični podatki
| št. | ||
| 1. | Splošno | |
| Proizvajalec | TOVARNA FENGYUAN | |
| Znamka | FENGYUAN | |
| proizvodni/testni standard | IEC62271-1, IEC62271-200,IEC62271-202,IEC60076,IEC61439, IEC60529,IEC62262, IEC60721 | |
| Sestava razdelilne transformatorske postaje | ||
| Št. predelka srednje napetosti (15KV). | 1 | |
| št. predelka za nizko napetost (0.4kv). | 1 | |
| št. razdelilnega transformatorja 1250KVA 15/0,4KV | 1 | |
| 2 | 15 KV srednjenapetostni prostor | |
| razred zaščite | IP43 | |
| Delovna nazivna napetost | 15 KV | |
| Sprememba napetosti sistema | 10 odstotkov | |
| dopustna max.delovna napetost | 17,5 KV | |
| Dovoljena nazivna napetost opreme mx | 24 KV | |
| 2.1 | RMU- glavna enota obroča (dohodna 2 plus odhodna 1) | |
| 2.1.1 | LBS (Load break switch) z ozemljitvenim stikalom | 2 |
| vrsto | vakuum | |
| Pogostost | 50/60 Hz | |
| Prenosna napetost močnostne frekvence, KV (RMS) | 38 | |
| Nazivna vzdržljiva napetost impulza strele. KV (vrh) | 95 | |
| Nazivni tok (Amp) | 630 | |
| Nazivni kratkotrajni tok za 1S (KA) | 25 | |
| 2.1.2 | Vakuumski odklopnik (VCB) z ozemljitvenim stikalom in izolatorjem x 1 | |
| VRSTA | Vakuum | |
| Nazivna frekvenca | 50/60 Hz | |
| Prenosna napetost močnostne frekvence, KV (RMS) | 38 | |
| Nazivna vzdržljiva napetost impulza strele. KV (vrh) | 95 | |
| nazivni tok (A) | Odvisno od moči transformatorja | |
| nazivni kratkotrajni tok za 1 s (KA) | 25 | |
| 3 | Nizkonapetostni predel | |
| razred zaščite | IP23 | |
| 3.1 | Glavni zračni odklopnik | 2500 A/50 KA, 400 V, 3 pola |
| 3.2 | CT- tokovni transformator | |
| KOLIČINA za vsak S/S | 3 | |
| Nazivna napetost | 380V | |
| CT razmerje | 2500/5 A | |
| Pogostost | 50/60 Hz | |
| breme | 15 VA | |
| Razred | 1.0 | |
| 3.3 | Ampermeter | 3 kosi, 0-2500 A |
| 3.4 | Voltmeter z izbirnim stikalom | 1 kos, 0-500 V |
| 4 | Transformatorski predel | |
| material navitij transformatorja | cooper | |
| razred zaščite | IP23 | |
| standard | IEC60076 | |
| Metoda hlajenja | ONAN | |
| VRSTA | 3-fazni tip, potopljen v olje (ali suh tip) | |
| nazivna trajna moč na strani VN in strani NN | 1250 KVA | |
| Nazivna primarna napetost | 15 KV | |
| Nazivna sekundarna napetost | 0.4 KV | |
| Vektorska skupina | Dyn5 (ali Dyn11) | |
| Izguba v prostem teku pri nazivni napetosti in frekvenci (KW) | Manjše ali enako 0,95 | |
| Izguba pri polni obremenitvi (KW) | Manjše ali enako 11 | |
