2023 HV kabinet 35KV stikalna postaja

2023 VN omarica 35KV stikalna postaja

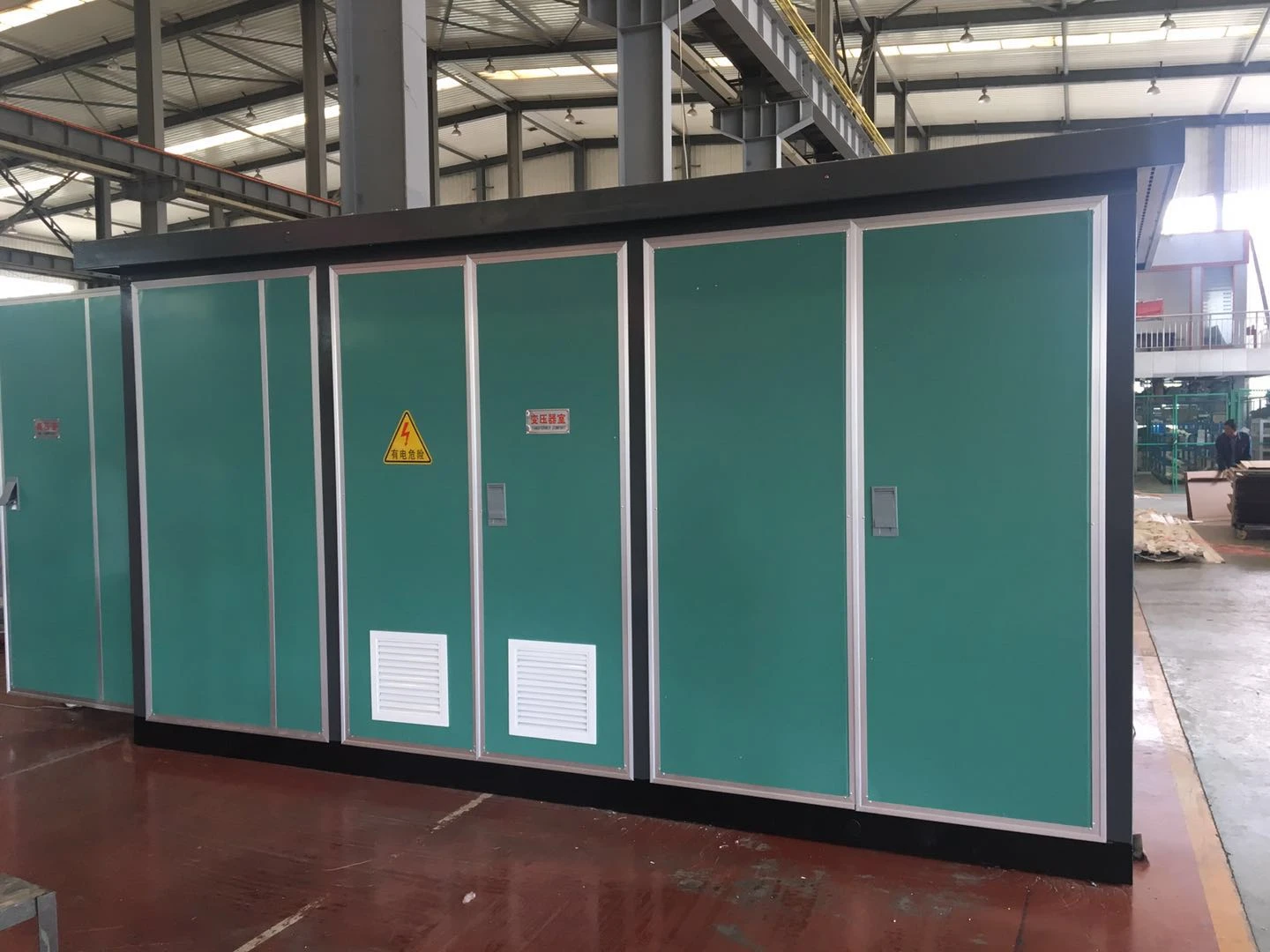

Podpostaja evropskega tipa je celoten nabor nove opreme za močnostne transformatorje, ki jo je naše podjetje razvilo na podlagi preoblikovanja nacionalnega mestnega omrežja, kar je optimalna kombinacija za oljno potopljeni energetski transformator ter visoko in nizkonapetostne električne komponente. Z optimizacijo strukture je treba stikalno napravo miniaturizirati do skrajne mere, ki močno zmanjša zasedeno površino kombiniranega transformatorja s prednostmi, kot so majhna prostornina, nizka raven hrupa, zanesljivo napajanje, razumna struktura, prilagodljiva za namestitev, enostavna za upravljanje in možnost premikanja globoko v obremenitveni center do največjega obsega itd. Lahko sestavi terminal za avtomatizacijo omrežja (FTU) v visokonapetostni obročni omrežni omari, realizira zanesljivo zaznavanje kratkega stika in enofazne ozemljitvene napake in ima funkcijo "štiri oddaljeno«, ki omogoča samodejno nadgradnjo distribucije omrežja. Široko se uporablja v stanovanjskih četrtih, komercialnih središčih, postajah, industrijskih in rudarskih podjetjih, letališčih, železnicah, šolah, bolnišnicah, visokih stavbah in krajih.

Lastnosti:

1) Manjša zasedena površina
2) Trdno in zanesljivo
3) Enostaven za premikanje, lep in praktičen
4) Njegovi stroški so nizki in obdobje namestitve je kratko

Okoljske razmere:

Nadmorska višina: 1000 m in manj.
Temperatura okolja: - 25 ~ plus 40 C.

Hitrost vetra: največ 35 m/s.
Relativna vlažnost: ne več kot 90 odstotkov (plus 25 C).
Potresni vodoravni pospešek: ne več kot {{0}},4 m/s, navpični pospešek: ne večji od 0,2 m/s.
Kraj uporabe: ne sme biti prevodnih, prašnih, nevarnih, jedkih, vnetljivih in eksplozivnih materialov, škodljivih za kovine in izolatorje.

Kako učinkovito izboljšati učinkovitost gradnje nove energetske stikalne postaje 35 kV?

Projekti vetrne elektrarne, fotovoltaike in drugih novih projektov za proizvodnjo električne energije so običajno sestavljeni iz dveh delov: območja vetrne elektrarne ali fotovoltaičnih polj in razdelilnih postaj ali območij pospeševalnih postaj. Električno energijo, ki jo ustvari nova naprava za proizvodnjo električne energije na lokaciji, poveča transformator v obliki škatle, nato pa jo zbere in poveča več 35 kV zbiralnih vodov v podporni transformatorski postaji ali postaji za dvig tlaka, preden se enotno pošlje v bližnjo transformatorsko postajo podjetja za elektroenergetsko omrežje. doseči povezavo nove energije v omrežje.

35 kV nova energetska stikalna postaja je običajna konfiguracija spodbujevalne postaje za vetrne elektrarne, fotovoltaične in druge nove projekte proizvodnje električne energije. Zaradi razlik v izbiri in načrtovanju glavne opreme med različnimi konstrukcijskimi enotami so specifične oblike novih energetskih stikališč 35 kV različne, kar ima za posledico nezmožnost doseganja standardizirane zasnove novih energetskih stikališč in zavzemanje velikega prostora, kar ni ugodno. na učinkovitost zgodnje gradnje postaje in prinaša tudi velike neprijetnosti za enotno in intenzivno upravljanje obratovanja in vzdrževanja v prihodnosti.

Kako lahko torej učinkovito izboljšamo učinkovitost gradnje nove energetske stikalne postaje 35 kV? Proizvajalec montažnih kabin Henan Fengyuan je tu, da izve več o tem.

Med gradnjo novega 35kV sistema energetskih stikalnih postaj je standardizirana zasnova dosežena z uporabo montažnih kabin, vključno s padajočimi transformatorji SVG in montažnimi kabinami. Montažne kabine vključujejo SVG kabine, ozemljitvene transformatorske kabine, postajne transformatorje in 400V kabine, 35kV kabine in kabine sekundarne opreme. Kabine 35 kV so opremljene z napravami za distribucijo električne energije 35 kV, transformatorji postaj in kabine 400 V pa so opremljeni s popolnimi ozemljitvenimi in upornostnimi napravami ter transformatorji postaj; Oddelek za ozemljitveni transformator je opremljen z napajalno in krmilno opremo SVG, oddelek za sekundarno opremo pa je opremljen z DC in UPS opremo, sistemsko zaščitno opremo, sistemsko komunikacijsko opremo, opremo za avtomatizacijo dispečerstva sistema, celovitim sistemom avtomatizacije in opremo za zaščito komponent. Naprava za distribucijo električne energije 35 kV je povezana s padajočim transformatorjem SVG, nadzornim ozemljitvenim transformatorjem, kompletno uporovno napravo in transformatorjem postaje. Ta gradbeni načrt lahko izboljša izkoriščenost prostora, hkrati pa učinkovito izboljša učinkovitost gradnje 35kV novih energetskih stikalnih postaj, kar olajša intenzivno upravljanje in upravljanje stikalnih postaj s strani lastnikov.











V5: Ali je OEM/ODM na voljo?

A: Da, je! Naše izdelke je mogoče prilagoditi. Imamo oblikovalske in inženirske ekipe, izdelke lahko prilagodimo glede na risbo ali zahteve strank.



V6: Ste proizvajalec ali trgovsko podjetje?
O: Smo tovarna, kot 100-odstotni profesionalni proizvajalec z 20-letnimi izkušnjami proizvajalca lahko izdelujemo izdelke v skladu z zahtevami strank in lahko tudi 100-odstotno nadzorujemo kakovost izdelkov.



V7: Ali se je o ceni mogoče pogajati?

O: Da, cena je po dogovoru. Lahko se spremeni glede na vašo količino ali paket



V8: Kaj pa pregled?

O: Imamo celoten inšpekcijski sistem od surovin do končnih izdelkov, vključno s preskusom dviga temperature, preskusom vrste prevodnika s škropljenjem soli, preskusom mehanske življenjske dobe.



V9: Kakšni so plačilni pogoji?

O: TT, Paypal, Western Union, trgovinsko zagotovilo Alibaba in L/C so sprejemljivi. 30 odstotkov T/T vnaprej, 70 odstotkov stanja pred odpremo.



V10: Kakšno storitev ponuja podjetje?

O: Imamo strokovno inženirsko ekipo, ki lahko oblikuje in razvije kalup, da doseže drugačne zahteve kupcev.

Imamo tudi prodajno ekipo, ki nudi dobre storitve od predprodaje do poprodaje.





Ta izdelek je običajno prilagojen.
Smo proizvajalec in imamo strokovni tehnični oddelek, ki lahko oblikuje in zagotovi rešitve glede na potrebe strank.
Prosimo, kliknite spodnji gumb, da nam pošljete informacije, in naše prodajno osebje vas bo kontaktiralo, da vam posreduje načrte



Tukaj so primeri naših strank za vašo referenco

Vietnamske stranke

TEHNIČNE ZAHTEVE IN ZNAČILNOSTI OPREME
Kompaktna transformatorska postaja Re:82
Postavka- št.	Razpored tehničnih podatkov	Enota	Obvezno (pri 3000 m	Ponujeni podatki
	Sistemske podatkovne zahteve
1.05.10	Bakreni vijačni vodnik za ozemljitev
	Proizvajalec	-
	Material	-	baker
	Prečni prerez	mm2	>50
	Dolžina	m	>40
1.05.11	Ozemljitvene palice
	Proizvajalec	-
	Vrsta	-
	Materia!	-
	Dolžina	m
	Odseki na palico	kos
1.6	Kompaktne transformatorske postaje (1. možnost)
	Proizvajalec	-		Fengyuan
	Vrsta	-		Na prostem
	Splošni zaščitni razred za celotno transformatorsko postajo	-	IP 44	IP 44
	Material ohišja	-		GI
	Skupne mere (Š x D x V)
	za S/S s transformatorjem 1x50 kVA	mm/MM/MM		3000x1850x2150
	■ za S/S s transformatorjem 1x100 kVA	mm/MM/MM		3000x1850x2150
	za S/S s transformatorjem 1x160 kVA	mm/MM/MM		3000x1850x2150
	• za S/S s transformatorjem 1x250 kVA	mm/MM/MM		3000x1850x2150
	Skupna teža
	■ za S/S s transformatorjem 1x50 kVA	Kg		1000 kg.
	■ za S/S s transformatorjem 1x100 kVA	Kg		1000 kg.
	■ za S/S s transformatorjem 1x160 kVA	Kg		1000 kg.
	■ za S/S s transformatorjem 1x250 kVA	Kg		1000 kg.
1.6.1	20 kV stikalna oprema
	Proizvajalec	-		Chnt / enakovredno
	Vrsta	-		Notranji RMU
	Nazivna napetost	Kv	20	20
	Največja delovna napetost	Kv	24	24
	Nazivni tok	A	400	400
	Nazivni kratkotrajni tok	kA	16	16
	Nazivna vzdržljiva napetost električne frekvence	Kv	50	50
	Nazivna impulzna obstojna napetost (temenska vrednost)	k-^ vrh	125	125
	Izolacijski medij		SF6/zrak	SF6/zrak
	Zaščitni razred		lP4x	lP4x
	Nazivni tok varovalke (za transformatorsko omarico)
	za transformator 50 kVA	A		200
	za transformator 100 kVA	A		200
	za transformator 160 kVA	A		200
	za transformator 250 kVA	A		200
	Dimenzije stikalnih naprav	mm/MM/MM		Oddano med podrobnim Engg.
1.6.2	0.4 kV razdelilna plošča			Chnt / enakovredno
	Proizvajalec	-
	Vrsta	-		Notranja
	Nazivna napetost	Kv	0.6/1	0.6
	Testna napetost	Kv	2.5	2.5
	Nazivni tok zbiralke
	za transformator 50 kVA	A		72.16
	za transformator 100 kVA	A		144.33
	za transformator 160 kVA	A		230.94
	za transformator 250 kVA	A		360.84
	Material zbiralke	-	baker	baker
	Nazivni tok kratkega stika	Ka	16	16
	Zaščitni razred		IP4x	IP4x



ČE POTREBUJETE VEČ PODROBNOSTI, NAS KONTAKTIRAJTE
